Phạm vi ứng dụng

Thiét lập mạng cáp quang cho nhà cung cấp dịch vụ, doanh nghiệp và hộ gia đình.

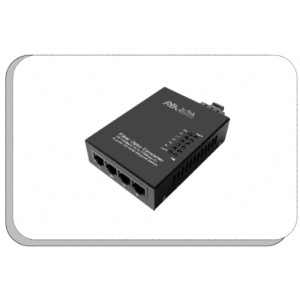

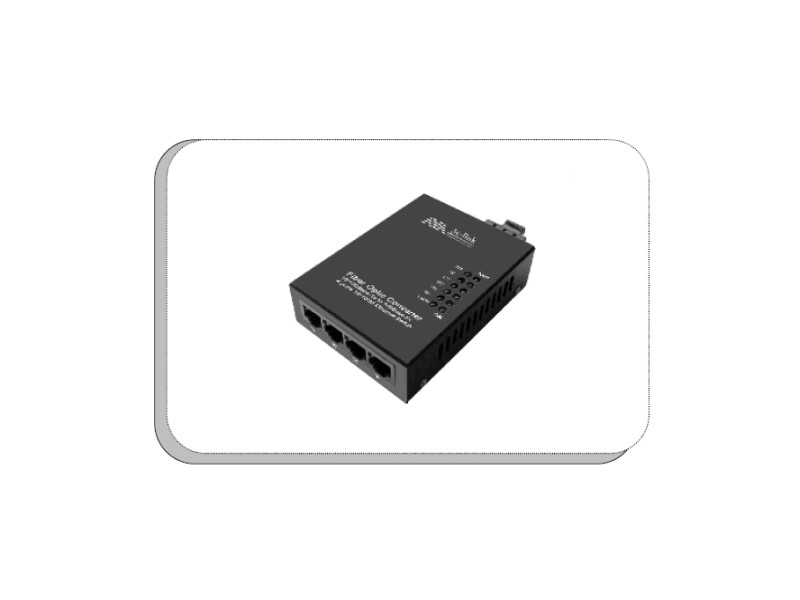

Bộ chuyển quang điện 3C-DU-400-13-20 là bộ chuyển đổi giữa 100Base-FX cáp quang và 10/100Base-TX cáp đồng dạng xoắn đôi UTP. Hỗ trợ cả hai chế độ song công và đơn công. Bước sóng làm việc 1310nm đơn mốt. Giao diện quang SC/UPC hai sợi quang, giao diện điện 4 cổng RJ-45, hỗ trợ nhiều loại thiết bị kết nối vào cổng RJ-45. Hỗ trợ khoảng cách làm việc đến 20km.

Hỗ trợ tính năng LLR (Link Loss Return): Khi tính năng LLR được bật, bộ phát quang sẽ tắt ngay nếu bộ thu không nhận được kết nối đúng. Nếu một trong các bộ điều khiển quang bị lỗi, bộ chuyển đổi với LLR được bật quay lại điều kiện không kết nối tới thành phần đối tác bên kia. LLR được sử dụng để cảm nhận lỗi kết nối đối với cổng quang. Cả hai có thể ngay lập tức cảnh báo cho người quản trị mạng biết về lỗi đối với việc kết nối đường truyền, một giải pháp quản lý theo dõi mạng hiệu quả. Ngoài ra Bộ chuyển quang điện 3C-DU-400-13-20 cũng hỗ trợ tính năng LFP (Link Fault Pass).

Bộ chuyển quang điện 3C-DU-400-13-20 tuân theo tiêu chuẩn IEEE 802.3.

3C-DU-400-13-20 hỗ trợ 4 cổng 10/100M UTP giao diện RJ-45 và 1 cổng 100Base-FX (giao diện quang SC).

Đặc tính kỹ thuật

· Tuân theo tiêu chuẩn IEEE802.3 và IEEE802.3u 10/100Base-TX và 100Base-FX

· Kích thước Đơn vị truyền cực đại (MTU ) được hỗ trợ tối đa 1600 bytes

· Hỗ trợ chế độ chuyển tiếp dữ liệu thuần tuý để có được chế độ chờ cực thấp

· Tích hợp 128Kb RAM cho vùng đệm dữ liệu

· Hỗ trợ chế độ chuyển tiếp khung dữ liệu xuyên cắt đã được điều chỉnh để có chế độ chờ cực thấp

· Lựa chọn các mảnh chuyển tiếp

· 10/100Mbps và chế độ song công/bán song công tự động định dạng trên cổng TP

· Hỗ trợ tính năng Auto-MDI/MDI-X tự động nhận cho

· Hỗ trợ cấu hình EEPROM

· Đèn LED hiển thị: POWER, FX LINK/ACT, 100, TP LINK/ACT, FDX/COL.

· Được cấp chứng nhận FCC Class A & CE Class B

· Các tính năng được hỗ trợ: LLR, LFP – suy hao phản  hồi kết nối Link Loss Return (LLR), thông qua lỗi kết nối Link Failure Pass (LFP) cho phép  báo động tức thì cho người quản trị về vấn đề kết nối đường truyền

· Tuân thủ các tiêu chuẩn theo RoHS

· Vỏ bảo vệ được làm bằng thép không gỉ

· Thiết kế khả chuyển có thể đặt bàn, treo tường, gắn nhanh trên khung giá 19' chassis hoặc tích hợp trong hộp kết cuối cáp quang thuê bao ODF.

Chỉ tiêu kỹ thuật

Bước sóng: 1310nm khoảng cách 20 Km

BER: <1E-8

Vùng đệm dữ liệu: 128Kb

Biến thiên nhiệt độ dòng điện: 0.2mw/°C

Dải công làm việc (dBm): 0~-40

Loại sợi quang: đơn mốt 9/125um

Khoảng cách làm việc: 20 km

Giao diện quang: SC/UPC

Giao diện điện: RJ-45

Cường độ dòng điện  lớn nhất: 800mA

Công suất: 2.5 W

Nguồn điện vào: Adapter dải rộng (100 – 240 VAC; 50 Hz), 5VDC

Môi trường làm việc:

Độ ẩm tương đối; 5% tới 90%

Nhiệt độ  làm việc: 0°C tới 70°C

Nhiệt độ bảo quản: -20°C tới 70°C

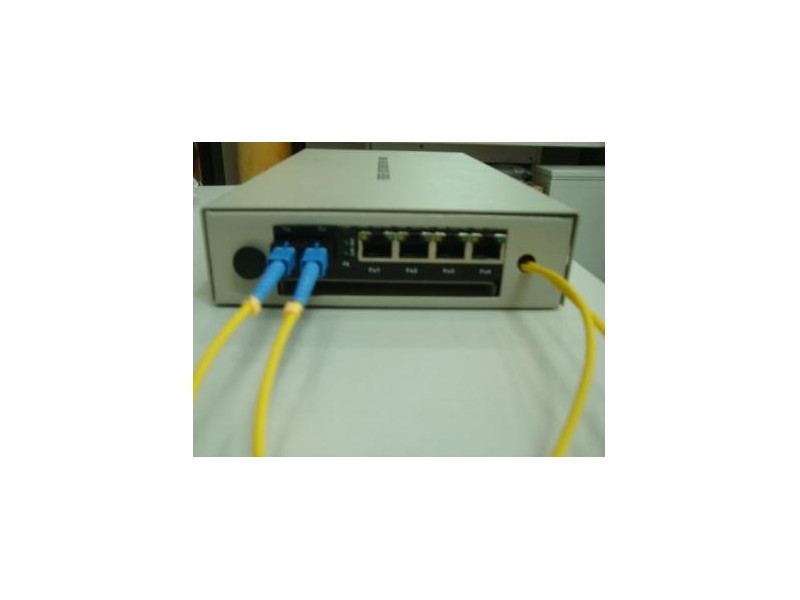

Media Converter 4 cổng tích hợp trong hộp ODF treo tường

ODF được làm bằng kim loại sơn tĩnh điện

Số dây nối: 4 sợi

Ống co nhiệt: 4 ống

Lược giữ mối hàn quang

Giao diện kết nối: 4 cổng SC

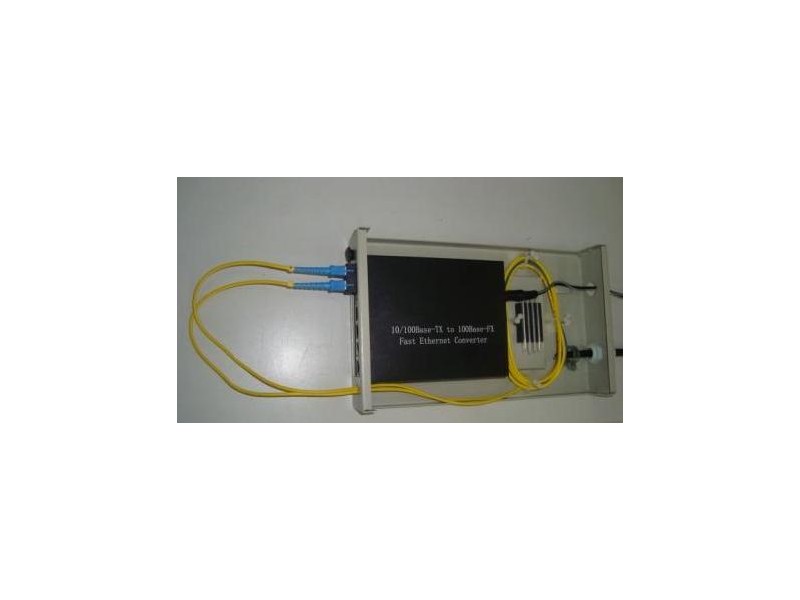

Chuyển đổi quang điện lắp đặt tích hợp bên trong hộp ODF

Kiểu lắp đặt; Treo tường hoặc để bàn

Độ ẩm tương đối; 5% tới 90%

Nhiệt độ  làm việc: -30°C tới 70°C

Nhiệt độ bảo quản: -35°C tới 70°C

Số đường cáp vào/ra: 2 đường

Đường kính cáp vào: 6÷12mm

Kích thước:

Thông tin đặt hàng: Chuyển đổi quang điện 4 cổng 10/100 Base-Tx RJ45 và 1 cổng 100Base-FX

P/N: 3C-DU-400-13-20
